1. 软件架构

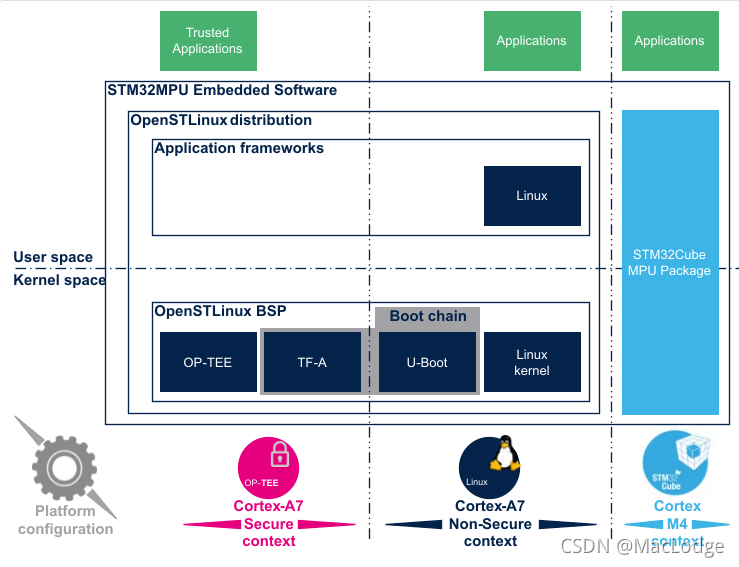

STM32MPU 嵌入式软件分布主要组件有

• 在 Arm Cortex-A 上运行的 OpenSTLinux 发行版，包括

  1. OpenSTLinux BSP，具有

     • 基于 TF-A 和 U-Boot 的引导链。
     • 在安全模式下在 Arm Cortex-A 上运行的 OP-TEE 安全操作系统。
     • 在非安全模式下在 Arm Cortex-A 上运行的 Linux 内核。

  2. 应用程序框架由依赖于 BSP 并在 Linux 端提供 API 的中间件组成，以运行通常通过显示器、触摸屏等与用户交互的应用程序。

  3. 在 OP-TEE 方面，可信应用程序 (TA) 依赖于 OP-TEE 内核进行秘密操作（在 Linux 和 STM32Cube MPU 包中不可见）

• STM32Cube MPU 包在 Arm Cortex-M 上运行：它基于 HAL 驱动程序和中间件，与其他 STM32 微控制器一样，完成协处理器管理。

2. 启动流程

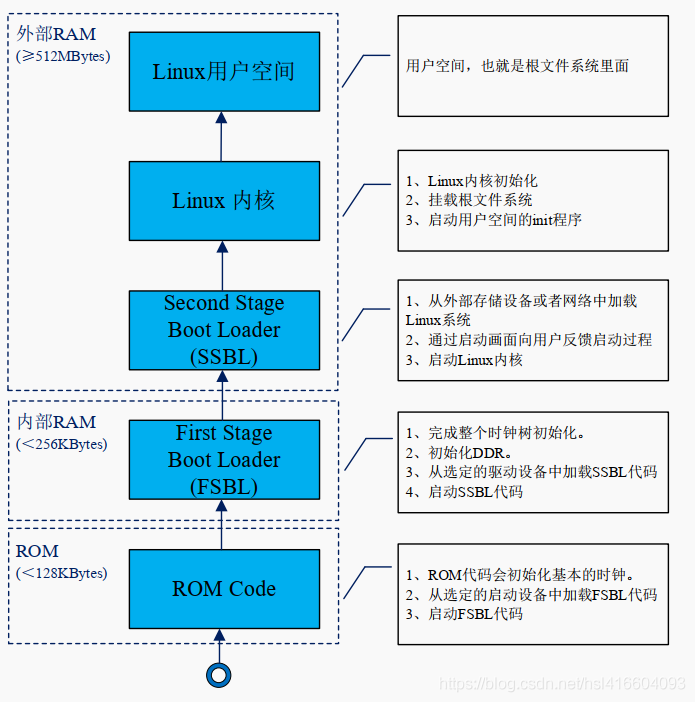

STM32MP1 是面向 Linux 领域的，其启动 Linux 内核的流程如下：

STM32MP1 启动 linux 内核一共分为 5 个步骤，我们依次来看一下这五个步骤的内容

2.1 ROM 代码

这是 ST 自己编写的代码，在 STM32MP1 出厂的时候就已经烧写进去的，不能被修改的。ROM 代码因为保存在 STM32 内部 ROM 里面，因此也就直接简单明了的叫做 ROM 代码了。

它是处理器上电以后首先执行的程序，ROM 代码的主要工作就是读取 STM32MP1 的 BOOT 引脚电平，然后根据电平判断当前启动设备，最后从选定的启动设备里面读取 FSBL 代码，并将 FSBL 代码放到对应的 RAM 空间。

现在很多产品对设备上运行的应用都提出了安全要求，STM32MP1 启动 Linux 内核的过程是一个链式结构：ROM Code→FSBL→SSBL→Linux kernel→rootfs，系统启动的过程中要保证整个链式结构都是安全的。

ROM 代码作为第一链，首先要对 FSBL 代码进行鉴权，同样的，FSBL 以及后面的每一链都要对下一个阶段的镜像进行鉴权，直到设备系统正确启动。

2.2 FSBL

FSBL 代码初始化时钟树、初始化外部 RAM 控制器，也就是 DDR。最终 FSBL 将 SSBL 加载到 DDR 里面并运行 SSBL 代码。

一般 FSBL 代码是 TF-A 或者 Uboot 的 SPL 代码，也可以将 FSBL 换成我们自己编写的 STM32MP1 A7 内核裸机代码。

2.3 SSBL

由于 SSBL 代码运行在 DDR 里面，无需担心空间不够，因此 SSBL 代码的功能就可以做的很全面，比如使能 USB、网络、显示等等。

这样我们就可以在 SSBL 中灵活的加载 linux 内核，比如从 Flash 设备上读取，或者通过网络下载下载等，用户使用起来也非常的友好。

SSBL 一般是 Uboot，用来启动 Linux 内核。

2.4 Linux 内核

SSBL 部分的 Uboot 就一个使命，启动 Linux 内核， Uboot 会将 Linux 内核加载到 DDR 上并运行。

Linux 内核启动过程中会初始化板子上的各种外设。

2.5 Linux 用户空间

系统启动的时候会通过 init 进程切换到用户空间，在这个过程中会初始化根文件系统里面的各种框架以及服务。
