树莓派 40pin 引脚测试

参考

Linux下用文件IO的方式操作GPIO

确定正确的gpiochip

shell 直接操作 IO 应该是最方便的一种方式了。

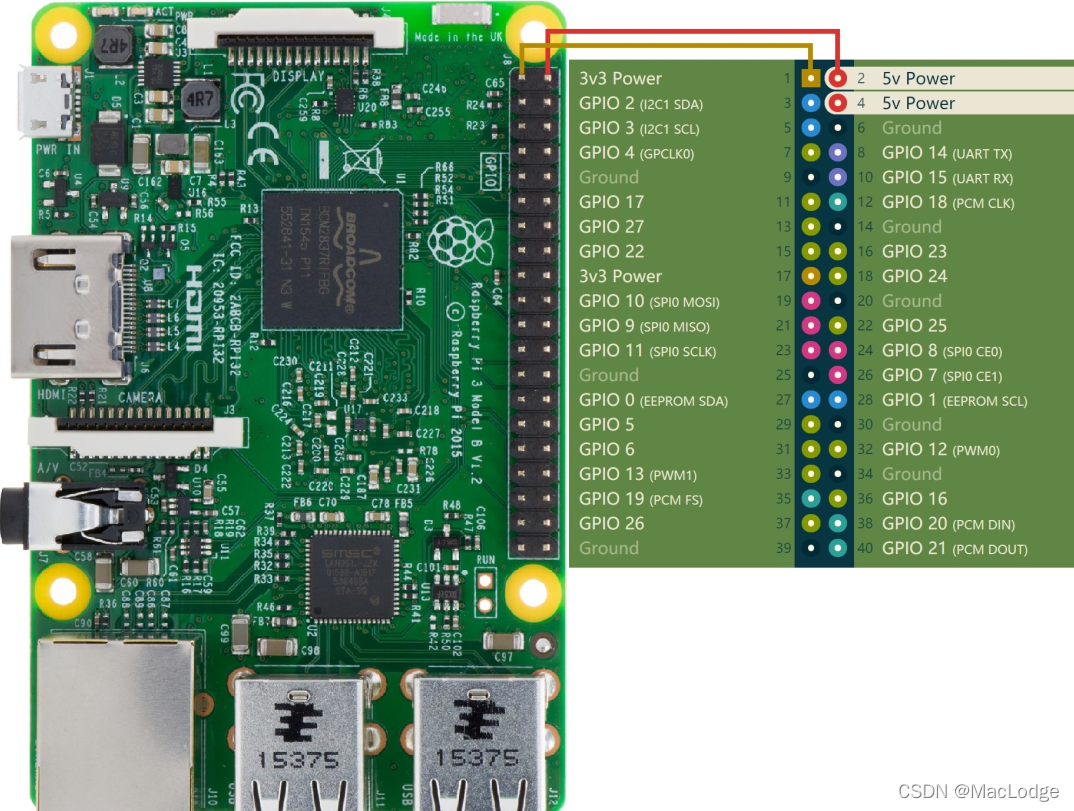

硬件连接

测试过程

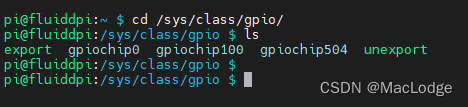

进入 /sys/class/gpio/ 目录并查看文件

cd /sys/class/gpio/

文件 export 可以理解为创建，文件 unexport 为删除；

例如，将 gpio4 引脚重定义为设备，生成 gpio4 目录

sudo echo 4 > export

进入到 gpio4 目录，可以看到两个比较重要的文件

direction 设置引脚方向，输入还是输出；

value 设置引脚状态，高电平还是低电平；

设置引脚状态为输入状态

sudo echo in > direction

查看引脚高低电平

cat value

设置引脚状态为输出状态

sudo echo out > direction

设置输出高电平

sudo echo 1 > value

设置输出低电平

sudo echo 0 > value

注销

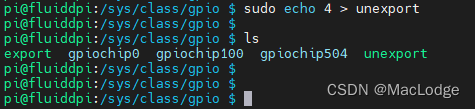

测试完毕之后返回 /sys/class/gpio/ 目录，并将 gpio 注销。

sudo echo 4 > unexport

附上我自己测试用的脚本：

https://github.com/EchoHeim/Astapb/blob/master/RaspBerry/GPIO_test.sh
